Systém strmých svahov TensarTech® GreenSlope

75%Potenciálna úspora nákladov
v porovnaní
s výstavbou oporného múru
3 Systém zložený z 3 komponentov
45°-70° Sklon líca
  • Oporný systém so strmým sklonom líca prirodzene zarastený vegetáciou - navrhnutý a dodávaný z jedného spoľahlivého zdroja
  • Vytvára stabilné strmé svahy so sklonom až do 70°
  • Rýchla a ekonomicky výhodná konštrukcia
  • Pri výstavbe násypov môže byť použitá široká škála zásypových materiálov; súdržné zeminy, recyklované materiály alebo zásypové zeminy z miesta výstavby.
Porozprávajte sa s inžinierom
Prehľad

Ak to priestor dovoľuje, strmé zazelenané svahy ponúkajú atraktívnu a lacnejšiu alternatívu ako vertikálne vystužené oporné múry. Systém TensarTech GreenSlope sa používa na výstavbu stabilných zemných násypov s uhlom sklonu čela až 70 °. V porovnaní s bežnou betónovou opornou stenou je možné dosiahnuť úsporu nákladov až 70%.

Systémové komponenty

Stabilita konštrukcie TensarTech GreenSlope je zabezpečená vystužením násypu jednoosovými geomrežami Tensar horizontálne umiestnenými v zemine. Čelnú stranu svahu podopierajú odolné oceľové dielce, ktoré sú spoľahlivo ukotvené k výstužnej geomreži pomocou vysokopevnostného spojovacieho konektora bodkin. Pohľadové oceľové prvky sú pri inštalácii kombinované s vhodnou protieróznou rohožou, ktorá napomáha uchyteniu zvoleného vegetačného krytu na povrchu svahu.

TensarTech GreenSlope - Prípadové štúdie

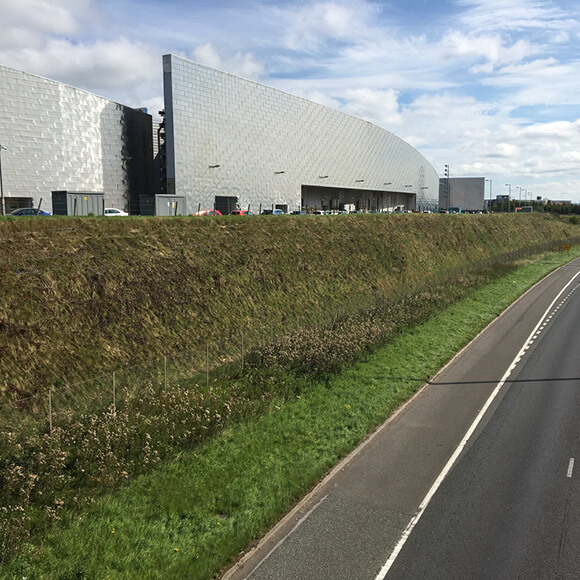

Northamptonshire, UK

CostCo Distribution Centre

Market: Commercial & Industrial
Application: Reinforced Slopes
Benefit: Cost Savings
Girvan, Scotland

Curragh Phase Three

Market: Commercial & Industrial
Application: Reinforced Slopes
Benefit: Cost Savings
Glasgow, UK

Eastwood Health Centre

Market: Commercial & Industrial
Application: Reinforced Slopes
Benefit: Cost Savings, Time Savings
Newport, Wales

Green Lane Rail

Market: Rail
Application: Reinforced Slopes, Embankments
Benefit: Time Savings
Edinburgh, UK

Murrayfield Stadium Tram Stop

Market: Rail
Application: Reinforced Slopes, Earth Retaining Walls
Benefit: Cost Savings, Time Savings
Ulstad, Norway

Rockfall Protection Bund

Market: Housing & Residential
Application: Reinforced Slopes
Benefit: Time Savings


Návrhový softvér pre Systém strmých svahov TensarTech® GreenSlope

Návrhový softvér TensarSoil umožňuje projektantom vytvárať návrh vystužených oporných múrov, svahov a mostných opôr.

Vyžiadajte si TensarSoil

Stacked Image 0

TensarTech GreenSlope - Zdroje

The Use of Non-Standard Fills in Reinforced Soil Highways Structures
Zobraziť všetko

Riešenie z jedného zdroja

Komponenty systému TensarTech GreenSlope boli špeciálne navrhnuté tak, aby spoločne fungovali pre dosiahnutie optimálnej účinnosti a výkonu. Vysokokvalitné panely zo zváranej sieťoviny, polymérové bodkiny pre vysokopevnostné spojenie, čelná vložka a jednoosové geomreže Tensar, spolu vytvárajú systém vystužených strmých svahov, ktorý spĺňa alebo prevyšuje požiadavky na stavebné štandardy. Skúsení inžinieri spoločnosti Tensar vám na požiadanie pomocou nášho sofistikovaného softvéru TensarSoil poskytnú všetko od bezplatných aplikačných odporúčaní až po kompletný návrh a dodávku materiálov.


Osvedčené riešenie pre strmé násypové svahy

Rýchla, ekonomicky výhodná výstavba - často nevyžaduje žiadne špeciálne stavebné znalosti - prináša ekonomickú efektívnosť a všestrannosť systému TensarTech GreenSlope a ponúka klientom, projektantom a zhotoviteľom mnoho výhod oproti iným metódam výstavby vystužených oporných konštrukcií. Medzi tieto výhody patria skutočnosti, ktoré sú charakteristické pre železobetónové múry, gabióny, crib walls múry, ale tiež možnosť použitia stávajúcich alebo recyklovaných zemín. Systém tiež ponúka vysokú toleranciu voči nerovnomernému sadaniu, vysokú odolnosť voči seizmickým vplyvom a nízke zaťaženie základovej škáry umožňuje vyhnúť sa nákladnému zakladaniu. Nakoniec systém je veľmi odolný, nevyžaduje žiadne, resp. minimálne náklady a údržbu a ponúka atraktívny prírodný vzhľad.

Dobrá rada - Prirodzene

Výber vhodných odrôd rastlín alebo tráv je pre konkrétny projekt zásadný. Poradenstvo s miestnym záhradníkom zaistí, že odrody budú zvolené tak, aby zodpovedali podnebiu, polohe, uhlu sklonu a charakteru konkrétnej stavby. Okrem toho vám môže poradiť s postupmi pri zakladaní a vysvetliť požiadavky na zavlažovanie oblastiach s nízkym úhrnom zrážok. Typ a hrúbka vrstvy ornice alebo alternatívneho kultivačného média môže byť špecifikovaná a zakomponovaná do návrhu.

Stavebné možnosti a vzhľad krajiny

Či už potrebuje zväčšiť využiteľnú plochu pozemku alebo zvýšiť jeho hodnotu, systémy TensarTech GreenSlope dokážu vyriešiť aj vaše najnáročnejšie požiadavky na vystužené oporné konštrukcie. Od stavby vysoko zaťažených násypov až po malé, stupňovité záhradné inštalácie, TensarTech GreenSlope môže bez námahy splynúť s prírodným prostredím akéhokoľvek miesta. 

Odolnosť systému TensarTech GreenSlope: jednoosá geomreža Tensar

Jednoosové geomreže Tensar sa vyrábajú z vybraných tried HDPE živíc, ktoré sú vysoko orientované a odolávajú deformáciám, aj keď sú dlhodobo vystavené vysokému ťahovému zaťaženiu. Tieto geomreže sú schopné prenášať veľké ťahové zaťaženie. Ich otvorená štruktúra umožňuje zaklinenie zásypového materiálu, čo z nich vytvára materiál ideálny pre vystužené zemné konštrukcie. Vysoké pH spojené s niektorými recyklovanými zásypovými materiálmi neovplyvňuje trvanlivosť a funkčnosť výstužnej HDPE geomreže počas životnosti až 120 rokov.

Nezávislé hodnotenie a schválenie

Highway Authorities Product Approval Scheme (HAPAS) bola založená v roku 1995 s cieľom vytvoriť národne uznávanú schému schvaľovania inovatívnych produktov a systémov používaných pri výstavbe diaľnic v UK. Výsledkom úspešného posúdenia HAPAS je vydanie osvedčenia alebo správy, ktorá poskytuje diaľničným inžinierom údaje o výkone výrobku, návrhu a inštalácii neoceniteľné pre výber produktu a procesy plánovania projektu. Pre jednoosové geomreže Tensar používané v systéme TensarTech Greenslope bol certifikačným orgánom British Board of Agrément (BBA) vydaný certifikát a boli schválené schémou HAPAS,  ktorá umožňuje ich návrh a špecifikovanie v diaľničných konštrukciách a mostných oporách s návrhovou životnosťou 120 rokov. Certifikáty BBA sú dôkazom toho, že certifikované geomreže Tensar boli nezávisle vyhodnotené a sú vhodné pre zamýšľané použitie.

Technická výhoda - The Engineered Advantage™

Tensar jej svetový líder v oblasti vystuženia zemín. Štyri desaťročia vyvíjame produkty a technológie v popredí geotechnického priemyslu a naše výrobky sú podložené najdôkladnejšími postupmi zabezpečenia kvality v tomto odvetví. Skúsení inžinieri spoločnosti Tensar Vám pomocou nášho sofistikovaného softvéru TensarSoil poskytnú kompletný servis; od bezplatných aplikačných odporúčaní až po kompletný návrh a dodávku materiálov.
